Ogrevanje
Zilmet priporoča nastavitev predtlaka približno na vrednost tlaka sistema. Meritev se opravi pri ustavljenem in razbremenjenem sistemu.
ZILMET · EKSPANZIJSKE POSODE
Za kateri sistem iščete posodo?
Posoda prevzame raztezanje vode ob segrevanju. Najprej izberite namen uporabe.
Kaj pomenijo CAL-PRO, HYDRO, SOLAR in univerzalne izvedbe?
OGREVANJE

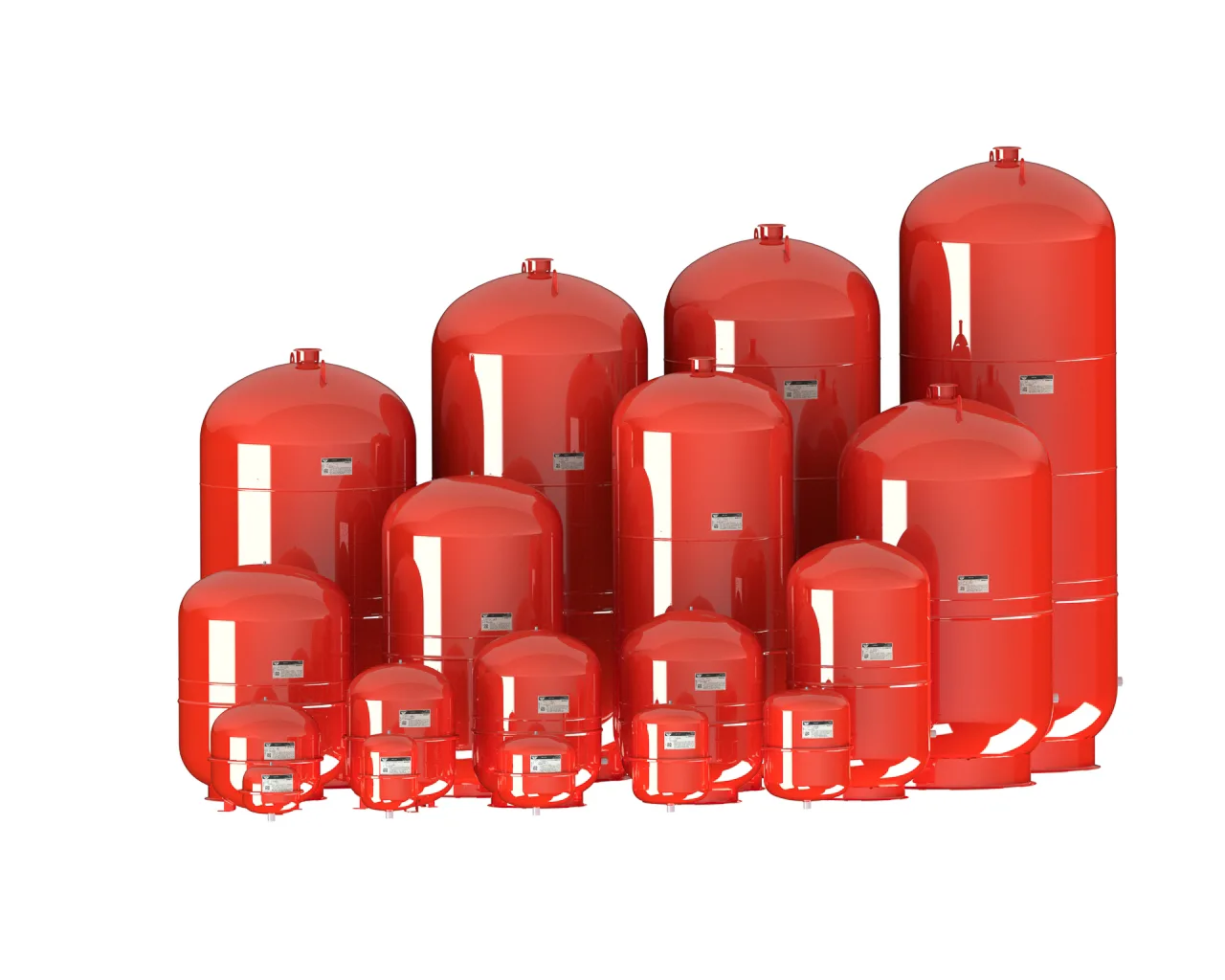

Zilmet CAL-PRO
Za vodo, ki kroži po zaprtem ogrevalnem sistemu, na primer skozi radiatorje ali talno ogrevanje. Ko se voda segreje in razširi, del prevzame posoda. CAL-PRO ni namenjen pitni oziroma sanitarni vodi.
Razpon prostornin8–300 l
Najvišji tlak4 / 5 / 6 bar
Priključek¾″
Višji dovoljeni tlak ne pomeni večje prostornine. Posode za ogrevanje ne izbirajte za sanitarno vodo zgolj po velikosti ali barvi.
Zilmet CAL-PRO – uradni podatki ↗RAZPOLOŽLJIVE IZVEDBE
11 izvedbIzberite prostornino
Izbira prostornine je pregled izdelkov, ne izračun potrebne velikosti.
Izberite prostornino, določeno za vaš sistem, ali preverite spodnji seznam.
Vse velikosti in šifre artiklov ↓Pred naročilom preverite
Potrebno prostornino, tlak sistema, predtlak in izvedbo vgradnje naj potrdi projektant ali monter. Najvišji dovoljeni tlak posode ni nastavitev polnilnega tlaka ali varnostnega ventila.
| Prostornina | Najvišji tlak | Priključek | Veto šifra | Izbira |
|---|
Šifre artiklov in osnovni podatki so iz priloženega seznama. Mere in tovarniški predtlak v podrobnostih: kataloška referenca CAL-PRO 2026. Ujemanje ni potrditev proizvajalčeve šifre ali izvedbe nog. Cene in količine zaloge niso prikazane.
Celoten seznam CAL-PRO iz novega cenika · 19 izvedb · 8–900 l
Novi cenik potrjuje serijo in prostornino, ne vsebuje pa 8-mestnih prodajnih šifer. Spodnji seznam zato ne ugiba povezav med izvedbami in šiframi artiklov.
Pri 50 l sta v ceniku dva ločena artikla: splošno označena izvedba in izvedba »z nogicami«. Iz tega ne sklepamo, da prva zagotovo nima nogic. Mere in pripadajočo šifro artikla je treba potrditi za vsako posebej.
SANITARNA VODA · 25 IZVEDB V CENIKU
Za vodo iz pipe, ne za radiatorski krog.
Pri segrevanju vode v bojlerju se njen volumen poveča. Ustrezna sanitarna ekspanzijska posoda prevzame ta raztezek. Materiali v stiku z vodo morajo biti primerni za pitno vodo; ogrevalna posoda ni samodejno ustrezna zamenjava.
Izberite serijo iz cenika
Prostornine iz priloženega cenika
Pri seriji HYDRO so spodaj prikazane potrjene šifre artiklov. Pri drugih podserijah brez natančne povezave s cenikom kode ne ugibamo.
Pretočna posoda ne greje vode.
Pretočna izvedba ob porabi omogoča izmenjavo vode v posodi. Pri HYDROFLEX je za predvideno pretočno delovanje potrebna ustrezna armatura ZDA. Brez pravilnega priklopa sama posoda ne zagotovi pretočnosti. Ne nadomešča varnostnega ventila.
SOLAR · PREDSTAVITEV SERIJE

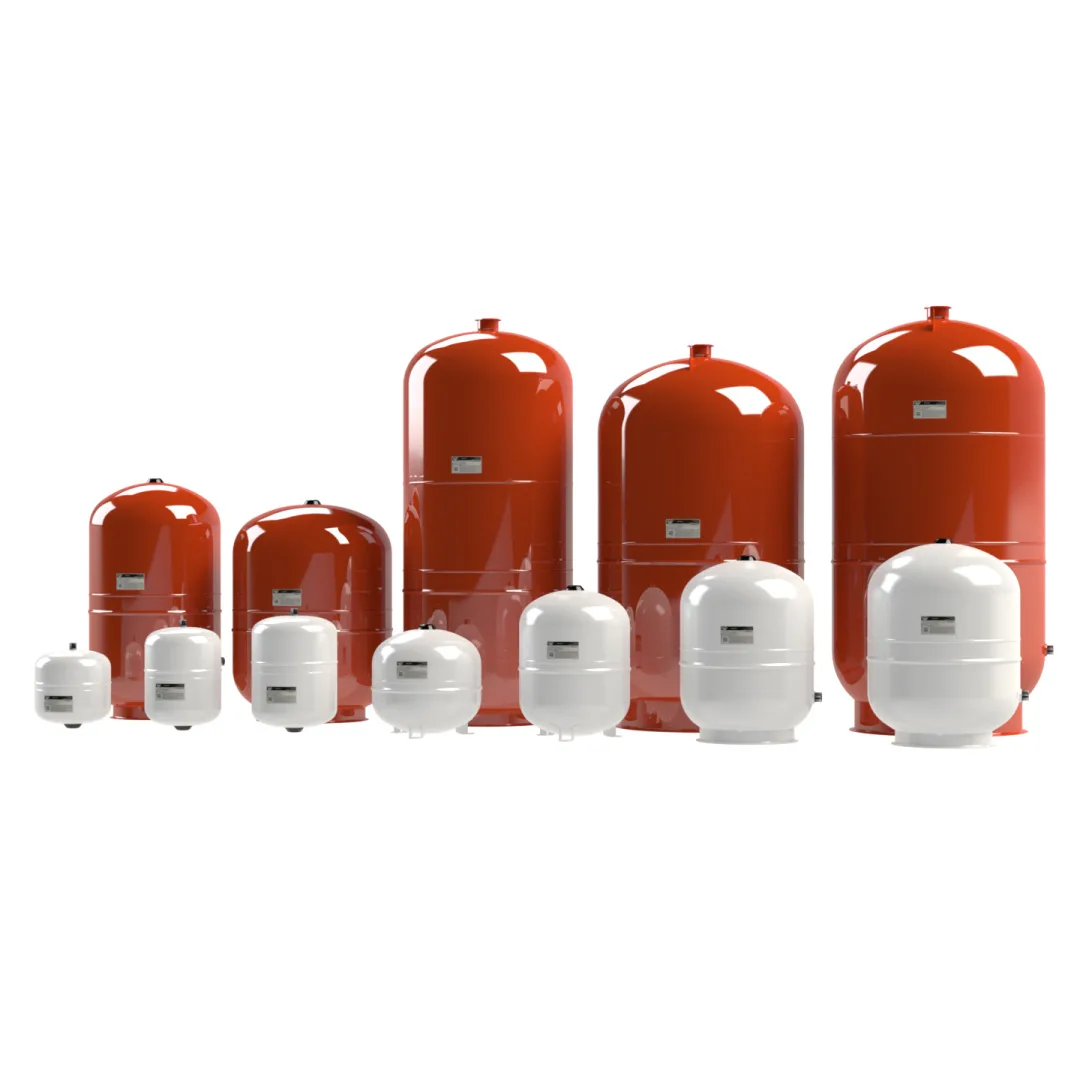

Zilmet SOLAR-PLUS
Posode za solarne toplotne sisteme s kolektorji. Namenjene so raztezanju tekočine v solarnem krogu, ne fotovoltaičnim elektrarnam.
Najvišji tlak10 bar
MembranaDo +100 °C
Tovarniški predtlak2,5 bar
Zilmet navaja temperaturno območje sistema −10 do +110 °C, membrane pa −10 do +100 °C.
Zilmet SOLAR-PLUS – uradni podatki ↗ŠIFRE ŠE NISO POTRJENE
Solarne izvedbe dodamo s potrjenimi šiframi.
V razpoložljivem seznamu ni izrecno označenih posod SOLAR-PLUS. Predstavitev serije zato ni potrditev prodajnega programa ali razpoložljivosti.
Zilmetov solarni program ↗Temperatura kolektorja ni dovoljena temperatura posode.
Zaščito membrane pred pregrevanjem in dimenzioniranje ob stagnaciji mora določiti projektant solarnega sistema. Posoda ni namenjena neposredni izpostavitvi temperaturam nad navedenimi mejami.
UNIVERZALNE RAZTEZNE POSODE
Za sisteme, kjer proizvajalec izrecno dovoli večnamensko uporabo.
Univerzalna raztezna posoda ni isto kot navadna ogrevalna posoda. Takšna izvedba mora imeti tehnično potrditev proizvajalca za predvideni medij in način vgradnje.
PRIPRAVLJENA KATEGORIJA
Zilmet Hydro Plus – DUO TM je tipičen primer univerzalne izvedbe.
IKA za serijo Zilmet Hydro Plus – DUO TM navaja uporabo v zaprtih sistemih ogrevanja in pitne vode. Zato smo v iskalniku pripravili ločeno skupino univerzalne raztezne posode. Neposredne VETO povezave dodajamo samo pri potrjenem ujemanju, zato v tej skupini trenutno še ne prikazujemo konkretnih šifer artiklov.
IKA – Hydro Plus DUO TM ↗Pred izbiro vedno preverite tehnični list.
Pri univerzalnih posodah mora biti jasno navedeno, za katere sisteme so dovoljene, kakšen je dovoljeni tlak, temperatura ter ali gre za pretočno, membransko ali drugo posebno izvedbo.
Koliko zraka oziroma predtlaka mora imeti raztezna posoda?
Predtlak ni enaka vrednost za vsak sistem. Tovarniška nastavitev je začetna vrednost. Pred merjenjem mora biti vodna stran posode razbremenjena; sistem naj bo ustavljen in ohlajen.
Sanitarna voda
Predtlak se praviloma nastavi na povprečni vstopni tlak vode oziroma na nastavitev redukcijskega ventila, če je ta vgrajen.
Tlačni sistemi s črpalko
Priporočena vrednost je približno 0,2 bar pod vklopnim tlakom črpalke.
Pomembna omejitev
Zilmet navaja, da predtlak ne sme presegati 50 % največjega dovoljenega delovnega tlaka posode. Nastavitev in preverjanje naj opravi usposobljena oseba.
CAL-PRO 4–50 lTovarniško 1,5 bar
CAL-PRO 80–150 lTovarniško 2,0 bar
CAL-PRO 200–900 lTovarniško 2,5 bar
Tovarniški predtlak iz CAL-PRO PDF ni avtomatsko pravilna nastavitev za vsak objekt. Pri končni nastavitvi se upoštevajo statična višina, tlak sistema, varnostni ventil in projektni pogoji.

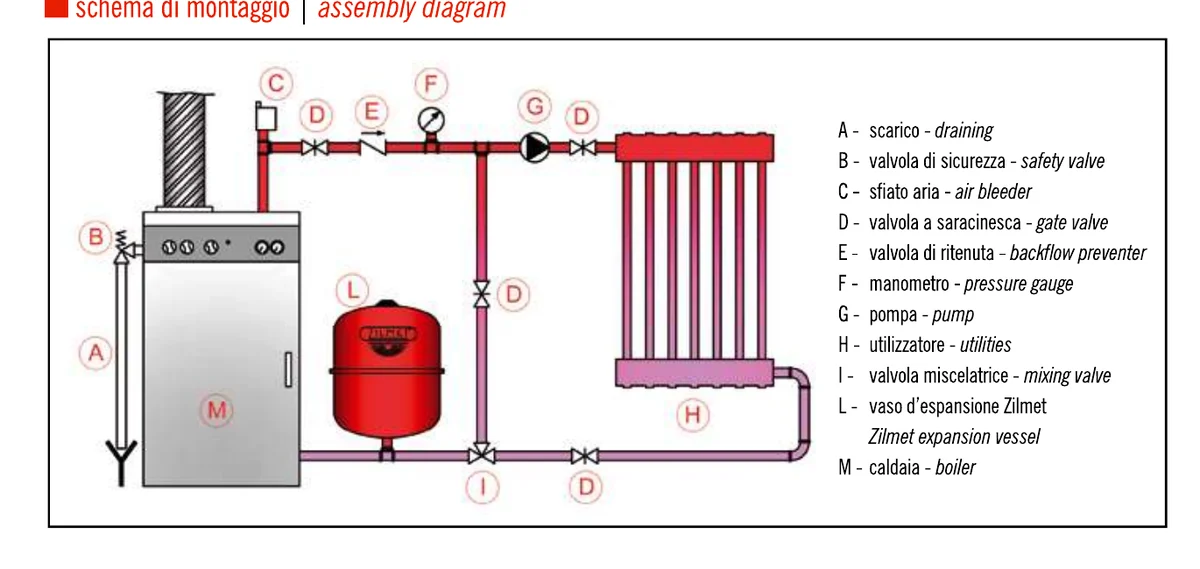

Zilmet – priporočeni predtlak ↗Shema priklopa in orientacijska izbira velikosti

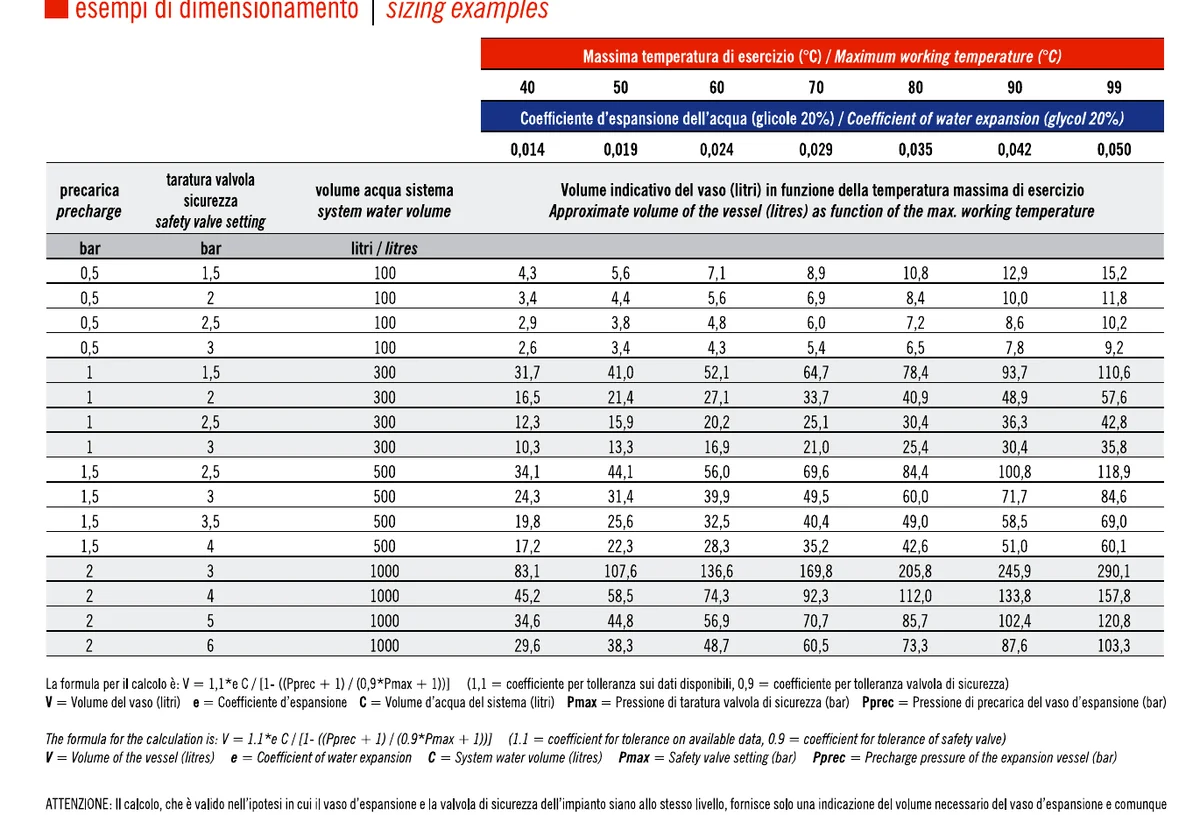

Priloženi Zilmet dokument prikazuje posodo v ogrevalnem krogu skupaj z varnostnim ventilom, odzračevalnikom, manometrom, črpalko, zapornimi elementi in kotlom. Spodnja tabela prikazuje orientacijske velikosti glede na predtlak, varnostni ventil, količino vode in največjo temperaturo.

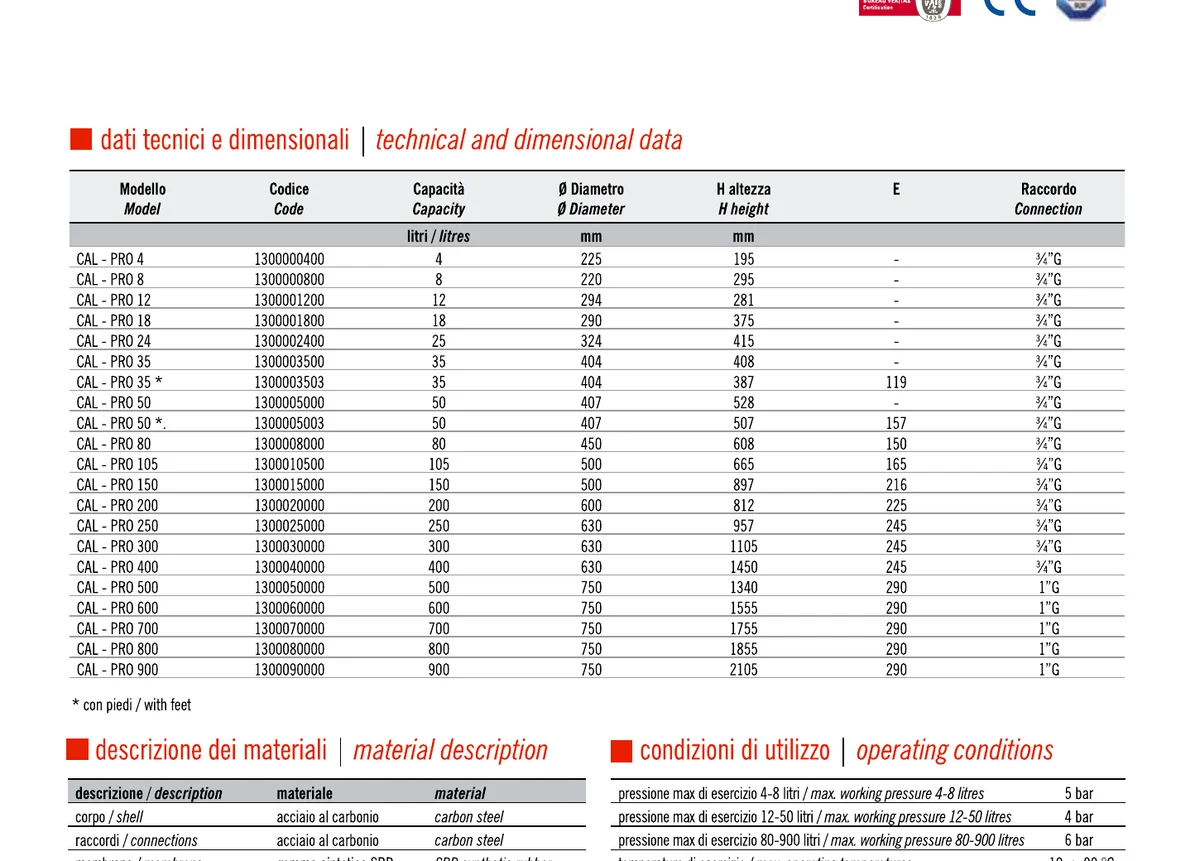

Tehnična tabela modelov CAL-PRO
V čem se serije razlikujejo?
Najprej namen uporabe, nato izvedba membrane in priklopa, šele potem litri. Enako velika posoda ni nujno primerna za isti sistem.
| Oznaka | Čemu je namenjena? | Bistvena razlika |
|---|---|---|
| CAL-PRO | Zaprtemu ogrevalnemu krogu. | Za sistemsko, nepitno vodo. Ni zamenjava za sanitarno posodo. Vir Zilmet |
| HYDRO / HYDRO-PRO | Sanitarni vodi; cenik uporablja krajšo oznako HYDRO. | Uradni HYDRO-PRO ima fiksno membrano za pitno vodo in notranjo zaščito jeklene posode. Ni potrjeno, da je vsak artikel »HYDRO« iz cenika prav ta podserija. Vir Zilmet |
| HYDRO-PLUS | Cenik navaja sanitarne posode 100 in 200 l. | Oznaka brez končnice ni dovolj za določitev membrane ali pretočnosti. Različic E, TM in DUO ne združujemo v isti izdelek. Primer različice E · Primer TM |
| HYDRO-PLUS DUO INOX | Posebni izvedbi, navedeni v ceniku HYDRO. | To ni isto ime kot INOX-PRO. Pred izbiro je treba potrditi konstrukcijo, namen in priklop konkretnega modela; zgolj iz »INOX« ne sklepamo, kateri deli so iz nerjavnega jekla. |
| HYDROFLEX | Pretočni rešitvi za pitno vodo ob grelniku. | Z ustrezno armaturo ZDA se voda ob porabi izmenjuje. Membrana je zamenljiva; pravilna smer pretoka je pomembna. Navodila Zilmet (PDF) |
| SOLAR-PLUS | Solarnemu toplotnemu krogu s kolektorji. | Posebna membrana za solarno uporabo. Ni samodejno zamenljiva s sanitarno posodo 10 bar. Vir Zilmet |
| HYDRO PLUS – DUO TM | Univerzalnim oziroma večnamenskim sistemom za ogrevanje in pitno vodo. | IKA to serijo navaja za zaprte sisteme ogrevanja in pitne vode. V našem katalogu kategorijo pripravimo, šifre pa dodajamo le pri potrjenem ujemanju z VETO kodo. Vir IKA |
Fiksna ali zamenljiva membrana?
Membrana ločuje vodo in plin. »Fiksna« pomeni, da ni predvidena za samostojno menjavo; pri zamenljivi izvedbi je mogoče zamenjati ustrezno membrano, če je preostala posoda brezhibna.
Kaj pomeni INOX?
Nerjavno jeklo. Lahko opisuje ohišje ali samo posamezne dele. Na primer HYDRO-PLUS E ima nerjavne priključke, kar še ne pomeni nerjavnega ohišja. Material vedno preverite v tehničnem listu.
Zakaj barva ni dovolj?
Barva ni tehnična specifikacija. Posodo izberite po oznaki serije, dovoljenem mediju, temperaturi in tlaku, ne zgolj po rdečem ali modrem ohišju.
Trije podatki, ki niso isto
Prostornina · l
Nazivna velikost posode. Ne pomeni, da lahko posoda sprejme toliko dodatne vode iz sistema.
Najvišji tlak · bar
Dovoljena meja posode, ne priporočeni delovni tlak vašega sistema.
Predtlak · bar
Tlak plina pred polnjenjem sistema. Tovarniška vrednost ni samodejno prava nastavitev za vsako vgradnjo.
