Režim vode
Isti radiator pri 55/45/20 °C odda precej manj kot pri 75/65/20 °C. Zato kalkulator uporablja dovod, povratek in temperaturo prostora.
DL RADIATORSPanelni radiatorji · katalogi 2024–2025
Najprej temperatura vode. Nato prava velikost radiatorja.
Izračunajte potrebno moč prostora, primerjajte profilirano in gladko izvedbo ter preverite, koliko izbrani radiator dejansko odda pri kotlu ali toplotni črpalki.
Vir podatkov: priloženi tehnični katalogi DL Radiators. Prikazane moči so po EN 442; cene in trenutna dobavljivost niso vključene.
Pred izbiro
Izračunaj radiatorTri podatke morate poznati
Moč pri ΔT50 je primerjalni podatek, ne pa nujno moč v vašem sistemu.
Tip radiatorja
Prva številka pomeni število grelnih plošč, druga pa število konvektorskih lamel. Tip 22 ima dve plošči in dve lameli.
Priklop
C4 je bočni, V6 spodnji ventilski, V8 pa omogoča več načinov priklopa. Vertikalni C6 ima šest priključkov.
101 plošča · brez lamel
111 plošča · 1 lamela
202 plošči · brez lamel
212 plošči · 1 lamela
222 plošči · 2 lameli
333 plošče · 3 lamele
Pogosta dilema
Nizkotemperaturni ali klasični radiator?
Razlika je predvsem v dimenzioniranju za temperaturo vode, ne nujno v materialu ali videzu.
Nizkotemperaturni radiator
Je dovolj velik oziroma konstrukcijsko prilagojen, da zahtevano moč odda že pri nižji temperaturi vode. Lahko ima več plošč, večjo površino ali prednostno oddajanje toplote proti prostoru.
Prednost s toplotno črpalkoNižja temperatura dvižnega voda praviloma pomeni boljši COP.Klasični radiator

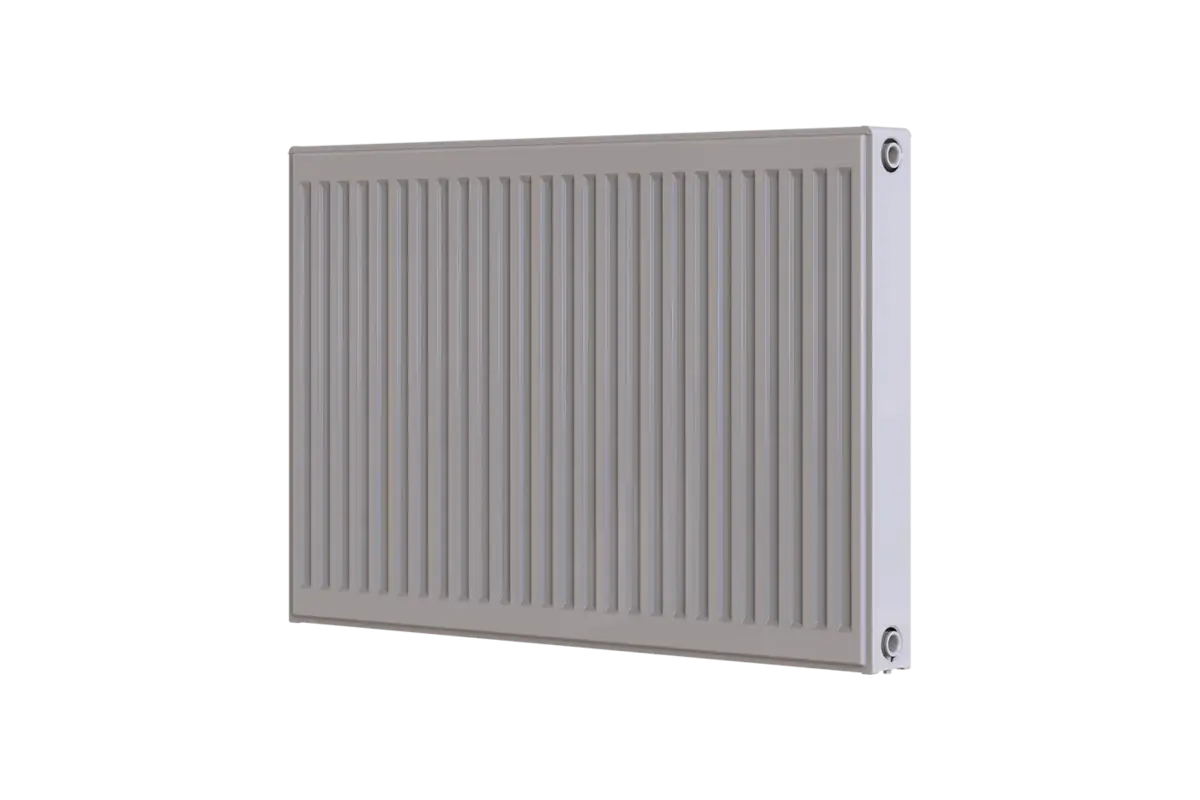

Je pogosto izbran po katalogski moči pri 75/65/20 °C. Če ga priključimo na 45/35/20 °C brez preverjanja, lahko odda le približno tretjino nazivne moči.
Lahko vseeno ostanePredimenzioniran obstoječi radiator je lahko povsem primeren tudi za nižji režim.| Režim | Temperaturna razlika | Moč radiatorja z 2.000 W pri ΔT50 | Uporaba |
|---|---|---|---|
| 75/65/20 °C | ΔT50 | 2.000 W | klasična katalogska referenca |
| 70/55/20 °C | ΔT42,5 | približno 1.620 W | zmerno znižan režim |
| 55/45/20 °C | ΔT30 | približno 1.030 W | radiatorji s toplotno črpalko |
| 45/35/20 °C | ΔT20 | približno 610 W | zelo nizkotemperaturni režim |
Pomembno: primer v tabeli je orientacijski. Spodnji iskalnik za izbrane modele uporablja dejanske kataloške moči pri ΔT50, ΔT42,5 in ΔT30; za vmesne režime izračuna korekcijo iz podatkov proizvajalca.
Izračun po prostoru
Koliko vatov mora oddati radiator?
Če imate projektne toplotne izgube prostora, jih vnesite neposredno. Sicer uporabite informativno oceno iz prostornine.
Rezultat
Vnesite prostor in režim vode
Izračun bo pokazal potrebno moč in najbližje ustrezne konfiguracije iz katalogov.
Kako se izračuna temperaturna razlika?
Srednja temperaturna razlika je ΔT = (temperatura dovoda + temperatura povratka) / 2 − temperatura prostora. Za vmesne režime kalkulator iz kataloških vrednosti določi eksponent posameznega tipa in moč prilagodi po enačbi Q = Qn × (ΔT / 50)n.
Informativni izračun: ocena W/m³ ne nadomesti projektnega izračuna po EN 12831. Upoštevati je treba zunanje stene, okna, prezračevanje, lego prostora in projektno zunanjo temperaturo.
DL Radiators · brez cen

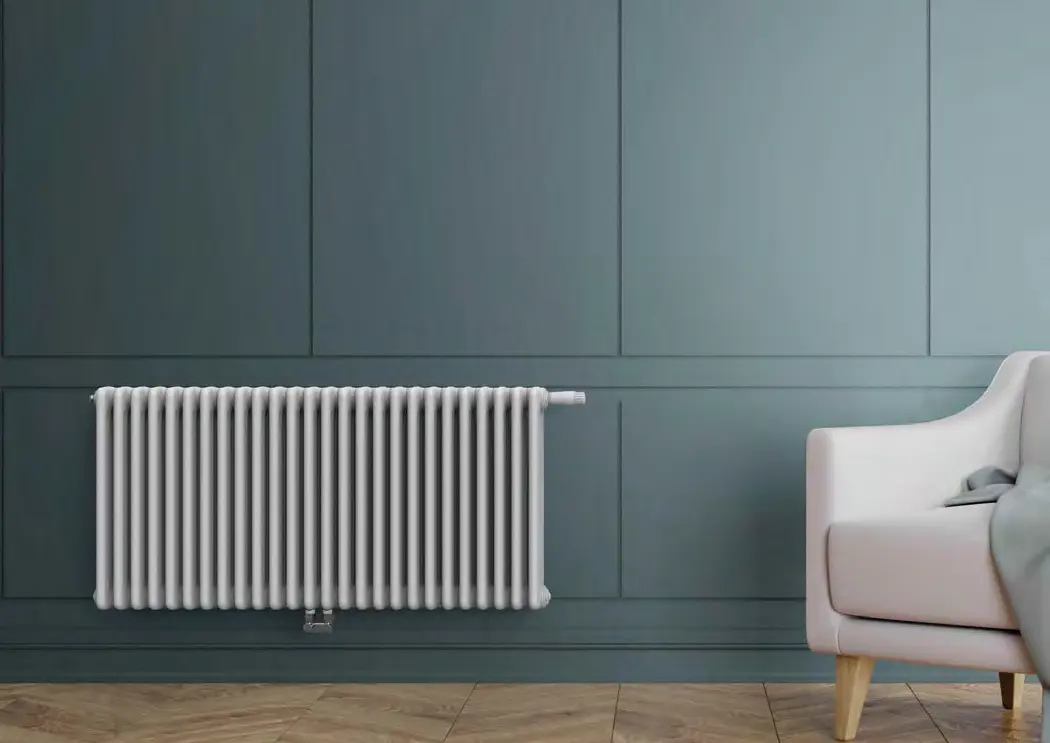

Primerjajte družine in velikosti
Vsaka kartica združuje tipe, višine in dolžine ene serije. Moč se preračuna za trenutno izbrani temperaturni režim.
Ni ustreznih zadetkov
Spremenite omejitev mer, filtre ali temperaturni režim.
Priklop in dodatna oprema
Kar ni vedno vključeno v radiator
Ventilski vložek, termostatska glava, stenski nosilci in talne konzole niso pri vseh serijah dobavljeni enako.
Razmak 50 mm
Pri spodnjih sredinskih in ventilskih priklopih je razmak med priključkoma 50 mm. Dovod in povratek morata slediti tehnični shemi izbrane serije.
Ventil in glava
Prednastavljen ventilski vložek je pri nekaterih V6 in PHD izvedbah vgrajen, termostatska glava pa se praviloma naroči posebej.
Nosilci
Pri nekaterih Linear izvedbah stenski nosilci niso vključeni. Talne konzole so dodatna oprema in se izberejo glede na tip ter dolžino radiatorja.
Odzračevanje
Radiator mora biti pravilno odzračen, hidravlično uravnotežen in opremljen z ustreznim ventilom. Največji delovni tlak je 10 bar.
Talna montaža
V katalogu so navedeni kompleti QT, QN/QE, PK in PX. Potrebno število konzol je odvisno od dolžine; pri nekaterih izvedbah sta do 1600 mm potrebna dva kompleta, pri 1800 mm pa trije.
